lapise

Lapse foi meu primeiro projeto usando uma Raspberry Pi 3 + RaspiCam, a idéia era fazer uma câmera portátil "retro" para gravar videos do tipo time-lapse.

Visual #

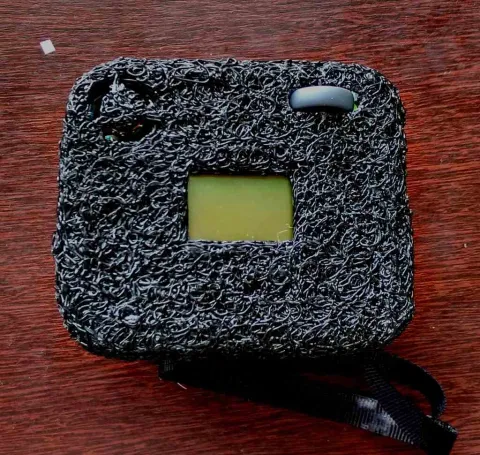

O case foi feito usando um método novo: caneta 3D e filamento PLA. Varias cores foram usadas e fim de replicar uma aparência "retro", inspirada na logo antigo do Instagram (RIP).

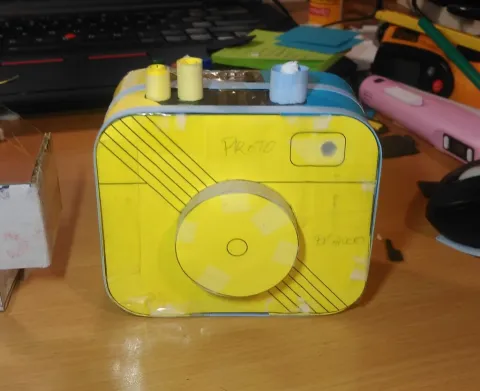

Foi usado um mockup feito de papel e fita adesiva, enquanto o filamento derretido era depositado na superfície, criando camadas e dando rigidez a estrutura. A aparência final e textura de "miojo" chama bastante atenção e ficou bem fiel a ideia inicial.

Interação #

A câmera possui alguns elementos para ser controlada: dois botões, sendo um azul para confirmação/tirar foto, e outro vermelho para cancelar/gravar video; uma rodinha de mouse (scroll whell) que permite navegar entre as opções. A exibição das informações, como previas e controles, é feita por um display monocromático de baixa responsividade, mantendo a ideia de algo antiquado.

Eletrônica #

O sistema de alimentação foi a parte mais complicada pois cumpria diversas funções: prover alimentação para a Raspberry Pi, desligando a mesma apenas quando o SO indicar um estado valido; monitorar a bateria; carregar a bateria; permitir o uso durante a recarga; não interromper o funcionamento ao desconectar a alimentação externa; controlar o display; receber inputs do usuário; controlar o cooler; e controlar o LED RGB.

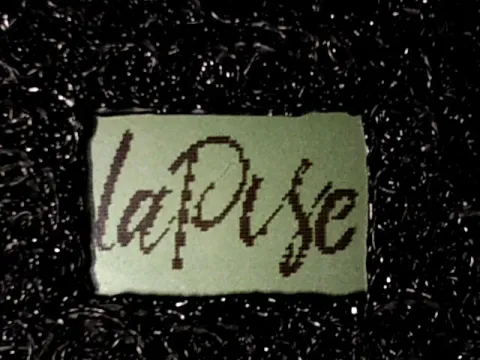

Um atmega168 SMD controla o display "Nokia 5110" (PC8544), e monitora a bateria, e se comunica com a Raspberry Pi via I2C e permite exibir uma animação das letras sendo escritas ao ligar e desligar.

O sistema ainda possuia um cooler de 30mm (o menor que eu já vi) usado para manter tudo fresquinho enquanto a camera passa horas tirando fotos.

Programação #

Foi utilizado a IDE do Arduino para gravar o microcontrolador, já a Raspberry Pi usa o SO Raspbian junto com alguns scripts em python.

Resultados #

A maior dificuldade na época foi manter o display funcionando, por conta do LED RGB e do controle do cooler ser 5v, e o micro ser ligado diretamente a alimentação externa (5v), foram usados diodos para a interface com o display (3v3). Por conta da queda de tensão de 0.7v, foram usado dois (5v - 2*0.7v = 3.6v), um pouco a cima da especificação. Depois de algumas horas de uso o display ficava com a legibilidade bem baixa, provavelmente por ter sido danificado, dois displays tiveram o mesmo resultado.

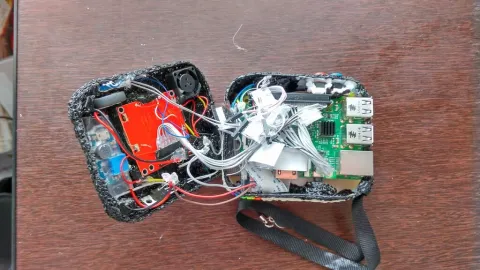

Todas as conexões foram feitas sem pensar em manutenção... "muitos fios, cola quente e fé" kkk. Na época eu estava no intercâmbio, e não tinha todas as ferramentas comigo, infelizmente foi motivo suficiente para engavetar o projeto, pois o esforço para corrigir algumas poucas falhas iria tomar mais tempo do que toda a montagem inicial.

Apesar de tudo, esse projeto foi bem divertido e trouxe excelentes aprendizados, me permitindo desenvolver e explorar algumas técnicas manuais novas.


tags: photography 3dpen
